一、適用范圍

適用于橋梁樁基礎、墩柱（含薄壁空心墩、變截面方墩）、蓋梁等結構中主筋（HRB335、HRB400級帶肋鋼筋，直徑Φ16-Φ40mm）的機械連接，尤其適用于對施工效率、連接質量要求高的工程。

二、核心工藝流程

1. 施工準備

• 材料驗收：

• 套筒：采用*碳素結構鋼（如45號鋼）或合金結構鋼，表面無裂紋、缺陷，需提供產品質量合格證及型式檢驗報告。

• 鋼筋：調直后下料，切口端面與軸線垂直，禁止氣割，端部不直需調直。

• 設備檢查：

• 套絲機主軸中心線與鋼筋中心線對齊，支架保證鋼筋水平擺放。

• 力矩扳手精度±5%，每半年用扭力儀檢定一次。

2. 鋼筋加工

• 剝肋滾壓螺紋（關鍵步驟）：

• 長度：標準型套筒長度的1/2，公差+2P（P為螺距）。

• 精度：6f級，通規順利旋入，止規旋入深度≤3P。

• 檢驗：每加工10個絲頭用通、止環規檢查，自檢合格后，質檢員隨機抽樣10%（不少于10個），合格率≥95%，否則全檢并返工。

• 使用剝肋滾絲機（如GHG40、GHG50型），先剝切鋼筋橫肋和縱肋，使柱體直徑統一，再滾壓螺紋。

• 絲頭加工要求：

• 保護措施：

• 合格絲頭戴塑料保護帽或擰上同規格套筒，分類堆放。

3. 鋼筋連接

• 操作步驟：

1. 回收絲頭保護帽和套筒密封蓋，檢查螺紋清潔度，雜物或銹蝕用鐵刷清理。

2. 對正軸線將鋼筋擰入套筒，用力矩扳手擰緊至規定扭矩值（如Φ25鋼筋扭矩值≥320N·m）。

3. 擰緊后立即用油漆標記，防止漏擰。

• 連接要求：

• 鋼筋規格與套筒規格一致，接頭外露有效螺紋≤2P（正反絲扣型）。

• 水平鋼筋連接需兩人配合，避免損壞已連接接頭。

4. 質量檢驗

• 外觀檢查：

• 接頭外露絲扣不超過2扣，無縫隙。

• 力矩檢驗：

• 梁、柱構件：按接頭數15%抽檢，每個構件至少1個。

• 基礎、墻、板構件：每100個接頭為1批，抽檢3個；連續10批合格后，驗收批可擴大至1000個。

• 單向拉伸試驗：

• 每500個同規格接頭為1批，隨機抽3個試件。

• 抗拉強度≥鋼筋母材標準值，且≥0.9倍母材實際抗拉強度。

• 破壞形式：母材拉斷、套筒拉斷、鋼筋滑脫均屬合格（滿足強度要求）。

三、關鍵技術參數

1. 接頭布置：

• 受力鋼筋接頭應設置在內力較小處，錯開布置。

• 接頭長度區段內（35d且≥500mm），同一根鋼筋不得有兩個接頭。

• 接頭截面面積占比：受拉區≤50%，受壓區不限。

2. 保護層要求：

• 連接套砼保護層厚度≥15mm，套筒間橫向凈距≥25mm。

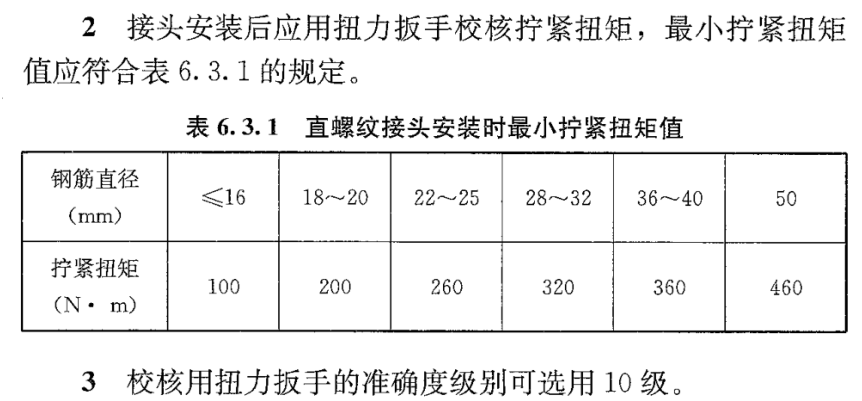

3. 擰緊扭矩值：



四、常見問題與解決方案

1. 絲頭加工不合格：

• 問題：螺紋精度差、有效長度不足。

• 解決：定期校準滾絲機，嚴格按工藝參數加工，加強自檢和抽檢。

2. 接頭擰緊力矩不足：

• 問題：未使用力矩扳手或扳手未校準。

• 解決：強制使用數顯力矩扳手，定期檢定，擰緊后標記。

3. 接頭抗拉強度不足：

• 問題：鋼筋材質不符、套筒質量差、連接工藝錯誤。

• 解決：嚴格材料驗收，加強工藝檢驗，確保接頭擰緊到位。

五、安全與環保要求

1. 安全措施：

• 機械維護：定期檢查切割機、滾絲機等設備，更換磨損部件。

• 操作防護：砂輪機使用前檢查砂輪片，佩戴防護眼鏡。

2. 環保措施：

• 鐵屑回收：直螺紋套絲鐵屑裝袋送廢品站。

• 現場清理：定期清理廢料，做到工完料凈。
